Moteur Staub

Moteur Staub 500

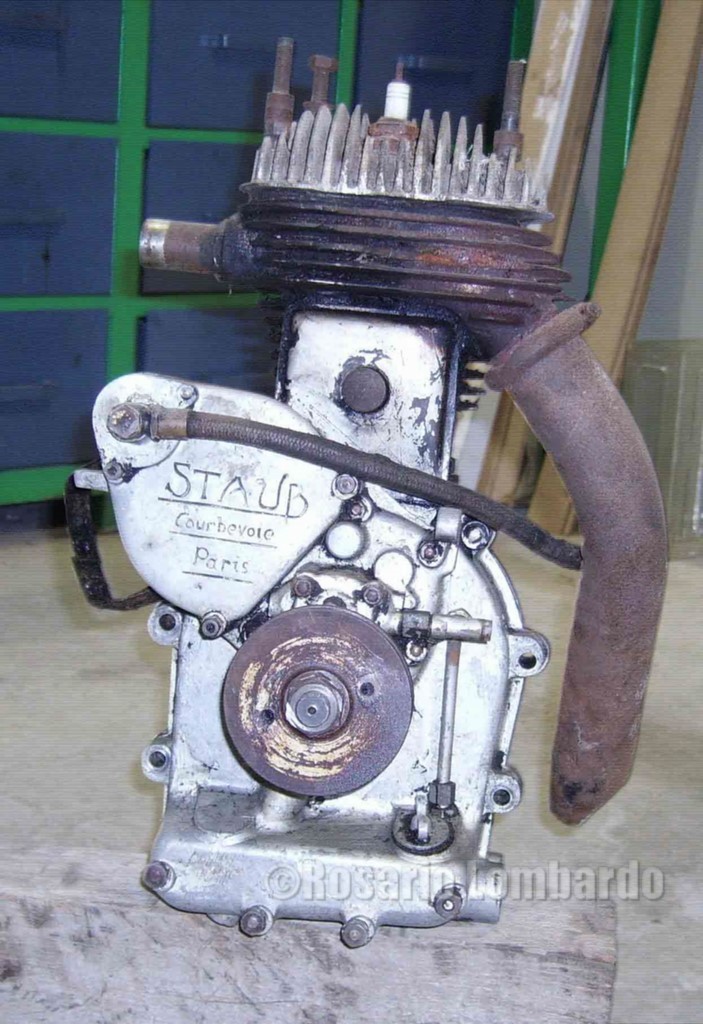

Voici 2 vues droite et gauche d'un moteur Staub 500 cm³, identique à celui de nos prototypes Styl'son. Mais celui ci est monté sur un motoculteur Staub. Mis à part la poulie d'entraînement du ventilateur, et la cannelure d'entraînement de la transmission, ce moteur est semblable à celui d'une moto.

Staub fabriqua plusieurs types de moteurs, et de boîtes à vitesses, utilisés pour la moto. Le plus connu est le bloc, avec haut moteur identique au J.A.P qui équipa les CP Roléo, Utilia... Le modèle illustrant cette page est plus rare, mais il semble que au moins Utilia, et CP Roléo aient employé cette mécanique. Après guerre, Staub continuera dans le monde motocyclettiste avec des boîtes à vitesse, notamment pour Alcyon. L'atelier Staub naît en 1904, à Sartrouville. L'entreprise, fondée par Joseph Staub déménage ensuite , rue des Acacias à Paris. Georges Staub, le successeur (et le fils) de Joseph, produit une boite à vitesse pour motocyclettes des 1913, et un premier moteur agricole en 1922. L'entreprise s'étend une nouvelle adresse, 20, rue Jules ferry à Courbevoie. En 1938, c'est la fabrication du premier motoculteur Staub, qui sera suivi de nombreux autres modèles parés de leur caractéristique couleur bleu, une production dans le domaine de la motoculture qui a permis à cette marque de perdurer.


Le 500 du motoculteur Staub PP3

moteur Staub
moteur Staub

Photos Rosario Lombardo. Merci à Rosario pour les photos, de ce moteur de motoculteur.


Une mécanique massive, avec le fond de carter plat devant améliorer le refroidissement de l'huile. On distingue le moulage de la pompe intégrée. L'ensemble présente une belle fonderie, massive, nul doute que ce 500 est calibré pour le dur travail des jardins, maraîchers et potagers. Alors, parfois quand des opinions perfides sous entendent que le son racing de nos motos anciennes, évoque le bruit d'un motoculteur, il est judicieux de ne pas les informer de ce genre de motorisation multi usage! Surtout, quand l'on sait grâce à Didier Mahistre et son analyse des archives de la DGA, que c'était une très bonne moto, qui avait réussi les tests des militaires !

Une rare réclame pour le type exact de moteur monté sur les prototypes Styl'son, 3 cylindrées possibles 350, 500 et 600 cm³. La mécanique de cette gravure diffère par des détails à notre exemplaire de provenance motoculture. Quels sont les autres marques qui ont bien pu adopter ces monocylindres ?


extrait Moto Revue 1932.

réclame Staub 1932
réclame moteur Staub 1929


Une réclame pour le bloc Staub en 1929, avec son haut moteur identique au JAP. La aussi, il s'agit d'une belle réalisation.

Une rare version course, inspirée du JAP racing, a existé.

La boîte en bas à droite, avec ses 4 goujons parait particulièrement robuste.

Extrait Moto Revue 1929

CP Roleo

CR Roléo moteur Staub


Une CP Roléo, en 1929, avec le bloc moteur Staub. Quel design et quelle recherche pour cette moto intégralement française.

Les boîtes Staub

Boîte à vitesse Staub

Quelques références pour la gamme de la "nouvelle boîte Staub". Document issu de "tout pour moto" année 1930. Accessoiriste, 55, place de la république, quai J. Courmont à Lyon.

Catalogue Pertuisot

catalogue Pertuisot Staub
Les établissements Pertuisot représentaient Staub sur Paris.
  • liste pièces boîtes Staub

Plus d'informations dans le catalogue GAM 1930, avec notamment la numérotation et une vue des pièces.

Boîte à vitesse Staub

Extrait d'un article de Moto-Revue (N° 708 d'octobre 1936)  sur les boîtes à vitesse, une vue en coupe d'une Staub.

Boîte Staub 1928

  • boite à vitesse Staub

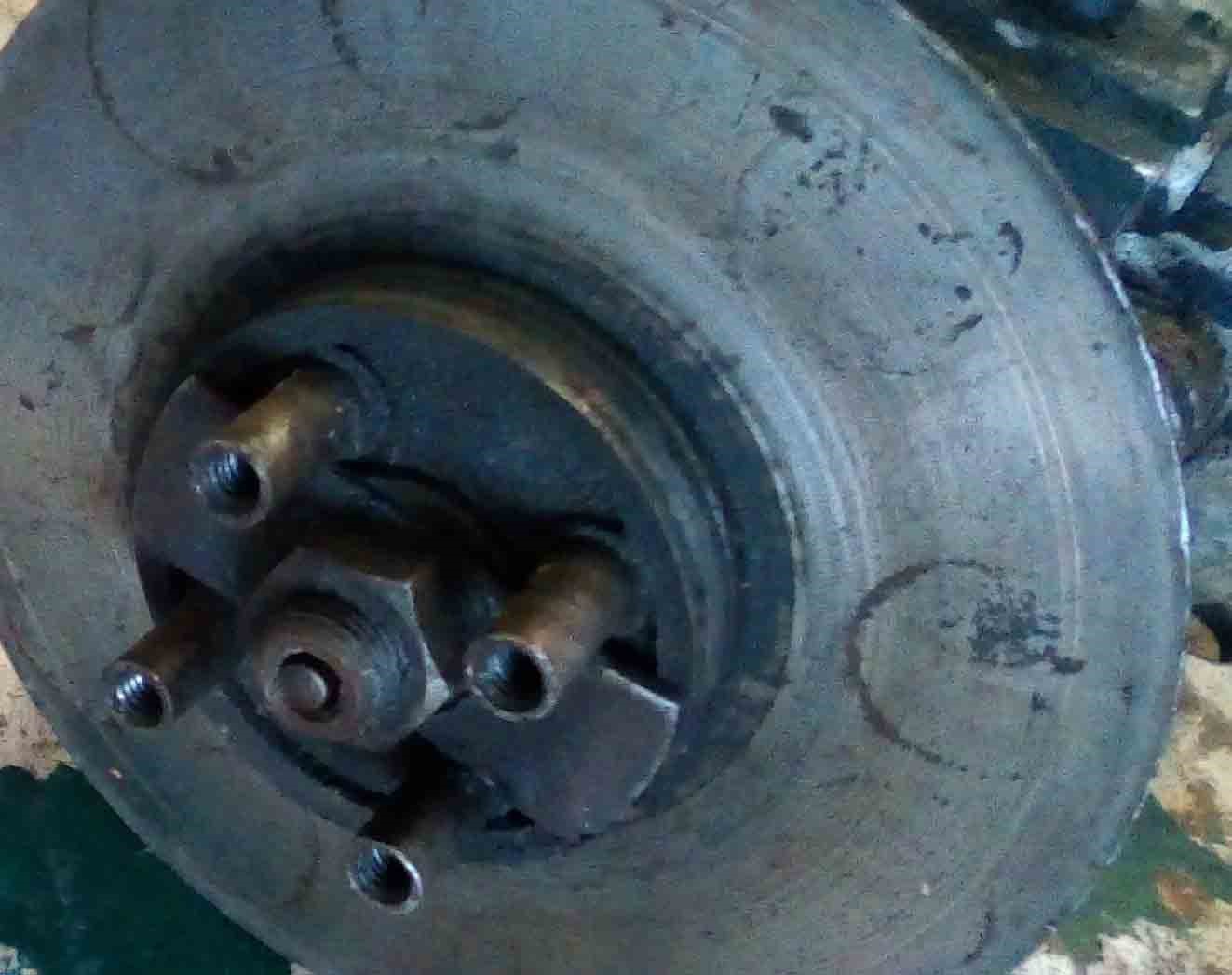

Cette France Sport 1928, est équipée d'une boîte à vitesse Staub 3 vitesses, et embrayage mono disque, avec alignement du pignon de sortie de boîte pour pneus ballons. En effet, pour un même type de boîte, il existe plusieurs type d'alignement, avec pour conséquence des longueurs d'arbre primaire différentes. L'embrayage est monté sur cône avec clavette. A noter, l'écrou de blocage a un pas à gauche. Il n'est pas possible d'extraire le volant d'embrayage en s'appuyant sur le disque, qui est trop fin. Il faut construire un pièce intermédiaire fixée sur les 4 colonnes.  L'écrou de blocage du pignon de sortie de boite est "à droite" et c'est le cas aussi pour celui du rocher de kick.

Boîte à vitesse Staub pour moto 500cm3

Aucun marquage.

Références

- site internet : https://motocyclettesaustral.es.tl/Les-Bo%EEtes-de-Vitesses-Staub.htm

- site internet Staub :http://www.staub-motoculture.fr/fr/histoire.htm

- Revue le Motocyclettiste N° 52/53 de décembre 1988, Bloc moteur Staub

- La Vie de la Moto N° 851 du 17 septembre 2015 Article de Bernard Salvat , les marques de la Seine.

- La Vie de la Moto N° 851 du 17 septembre 2015 Article de Bernard Salvat , les marques de la Seine. Retour sur la marque Staub et image du Bloc course.

- Catalogue GAM N°3 1930.
